多層パーセプトロン(MLP)とは

MLP = Multi-Layer Perceptron

全ての入力(総入力)を受けて1つの出力値を計算・出力する単一ニューロンを多数組み合わせて、複雑な関数のモデリングを可能とする技術。
ニューラルネットワークの1種。

概観

下図に MLP の概観を示す。

MLP外観

説明
入力層 生の入力データに相当する層
出力層 モデルの最終的な出力に相当する層
隠れ層 入力層と出力層の間の中間データに相当する層。隠れ層が多く、各層のニューロンが多いほど複雑なモデルを表現できる
全結合層 前層の各出力値に重みをかけ、バイアス項を加えて和を取る層
活性化層 値に何らかの活性化関数を適用する層

上図では、

  • 隠れ層の数:1つ
  • 各層のニューロン数
    • 入力層:2つ
    • 隠れ層:4つ
    • 出力層:3つ

各ニューロンは、1つ前の層の全ての出力に重みをかけたもの+バイアス項

\[a_i^{(l)} \equiv \displaystyle \sum_k W_{ik}^{(l)} x_k^{(l)} + b_i^{(l)}\]

を総入力として、これに活性化関数を適用した値

\[x_i^{(l+1)} = \phi^{(l)} \left( a_i^{(l)} \right) = \phi^{(l)} \left( \displaystyle \sum_k W_{ik}^{(l)} x_k^{(l)} + b_i^{(l)} \right)\]

を出力とする。

MLP においては、コストを最小化する最適な \(W_{ik}, b_i\) を学習する。

以上の式は、行列・ベクトルを用いて以下のようにも記述できる。

\[\boldsymbol{a}^{(l)} \equiv W^{(l)} \boldsymbol{x}^{(l)} + \boldsymbol{b}^{(l)}\] \[\boldsymbol{x}^{(l+1)} = \phi^{(l)} \left( \boldsymbol{a}^{(l)} \right) = \phi^{(l)} \left( W^{(l)} \boldsymbol{x}^{(l)} + \boldsymbol{b}^{(l)} \right)\]

ただし、

\[W^{(l)} = \begin{pmatrix} w_{11}^{(l)} & \cdots & w_{1m}^{(l)} \\ \vdots & & \vdots \\ w_{t1}^{(l)} & \cdots & w_{tm}^{(l)} \end{pmatrix}\] \[\boldsymbol{b}^{(l)} = \begin{pmatrix} b_1^{(l)} \\ \vdots \\ b_t^{(l)} \\ \end{pmatrix}\] \[\boldsymbol{x}^{(l)} = \begin{pmatrix} x_1^{(l)} \\ \vdots \\ x_m^{(l)} \\ \end{pmatrix}\] \[\boldsymbol{x}^{(l+1)} = \begin{pmatrix} x_1^{(l+1)} \\ \vdots \\ x_t^{(l+1)} \\ \end{pmatrix}\]

手順

MLP の処理の流れは以下の通り。

  1. 入力層から出力層へ向かって順次ニューロンの計算を進め、入力 \(\boldsymbol{x}\) に対して最終層の出力を計算
  2. 最終層の出力を評価し、コスト関数を計算
  3. コスト関数の勾配(誤差)を出力層から入力層へ順次伝播させ、重みを更新
  4. 1〜3繰り返し

1. 順伝播による出力計算

  1. 各層の重み・バイアスを適当な乱数で初期化
  2. 前述の式を用いて、前層の出力 \(\boldsymbol{x}^{(l)}\) から次の層の出力 \(\boldsymbol{x}^{(l+1)}\) を計算する作業を繰り返して最終的な出力を得る
  3. 最終的な出力値に対するコスト関数を計算

2. 誤差逆伝播(バックプロパゲーション)による重み更新

基礎理論

ネットワークを構成する層の1つ(第 \(l+1\) 層)について考える。

説明の一般化のため、層の出力 \(\boldsymbol{x}^{(l+1)} = \left(x_1^{(l+1)}, \cdots, x_t^{(l+1)}\right)\) を計算するために必要な

  • 1つ前の層の出力
  • 重み・バイアス等のパラメータ

を全てひっくるめて \(\boldsymbol{v}\) で表す:

\[\boldsymbol{v} = (v_1, \cdots, v_n) \equiv \left(\boldsymbol{x}^{(l)}, W^{(l)}, \boldsymbol{b}^{(l)}, \cdots\right)\]

\(\boldsymbol{x}^{(l+1)}\) は \(\boldsymbol{v}\) から計算されるので、\(\boldsymbol{x}^{(l+1)}\) は \(\boldsymbol{v}\) のみの関数として表現できる:

\[\boldsymbol{x}^{(l+1)} = \boldsymbol{x}^{(l+1)}(v_1, \cdots, v_n)\]

よって、コスト関数 \(J\) の勾配の \(\boldsymbol{v}\) 成分(= \(J\) の \(\boldsymbol{v}\) 微分)は、\(J\) の \(\boldsymbol{x}^{(l+1)}\) 微分で記述できる。

\[\cfrac{\partial J}{\partial v_i} = \cfrac{\partial J\left( x_1^{(l+1)}(\boldsymbol{v}),\cdots,x_t^{(l+1)}(\boldsymbol{v}) \right)}{\partial v_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial x_k^{(l+1)}} \cfrac{\partial x_k^{(l+1)}}{\partial v_i}\]

ここで、

  • \(\cfrac{\partial x_k^{(l+1)}}{\partial v_i}\) はこの層で行う処理から解析的に計算できる
  • \(\cfrac{\partial J}{\partial x_k^{(l+1)}}\) は1つ後ろの層の入力による微分

なので、1つ後ろの層の微分が分かれば前の層の微分が全て計算できる

また、コスト関数 \(J\) は最終層(出力層)の出力値のみを使って計算される関数であるから、最終層の変数による \(J\) の微分は計算で求められる

したがって、出力層から入力層に向かって再帰的に勾配を計算していき、全ての層の微分を求めることができる(誤差逆伝播法)

各層におけるコスト関数の勾配

全結合層

入力変数
変数 説明
\(\boldsymbol{x}\) 前層の出力
\(W\) \(\boldsymbol{x}\) に付加する重み
\(\boldsymbol{b}\) バイアス項
出力変数
\[z_i = \displaystyle \sum_k W_{ik} x_k + b_i\] \[\boldsymbol{z} = W \boldsymbol{x} + \boldsymbol{b}\]
勾配の導出
\[\cfrac{\partial z_i}{\partial x_j} = W_{ij}, \cfrac{\partial z_i}{\partial b_i} = 1, \cfrac{\partial z_i}{\partial W_{jk}} = \begin{cases} x_k & \rm{\quad if \quad} i = j \\ 0 & \rm{\quad if \quad} i \neq j \end{cases}\]

より、

\[\cfrac{\partial J}{\partial x_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{\partial z_k}{\partial x_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} W_{ki} = \displaystyle \sum_k W_{ik}^T \cfrac{\partial J}{\partial z_k} = \left( W^T \cfrac{\partial J}{\partial \boldsymbol{z}} \right)_i\] \[\cfrac{\partial J}{\partial W_{ij}} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{\partial z_k}{\partial W_{ij}} = \cfrac{\partial J}{\partial z_i} \cfrac{\partial z_i}{\partial W_{ij}} = \cfrac{\partial J}{\partial z_i} x_j = \left( \cfrac{\partial J}{\partial \boldsymbol{z}} \boldsymbol{x}^T \right)_{ij}\] \[\cfrac{\partial J}{\partial b_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{\partial z_k}{\partial b_i} = \cfrac{\partial J}{\partial z_i} \cfrac{\partial z_i}{\partial b_i} = \cfrac{\partial J}{\partial z_i}\]

活性化層

入力変数
変数 説明
\(\boldsymbol{x}\) 前層の出力
出力変数
\[\boldsymbol{z} = \phi \left( \boldsymbol{x} \right)\]
勾配の導出
\[\cfrac{\partial J}{\partial x_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{\partial z_k}{\partial x_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{\partial \phi \left( \boldsymbol{x} \right)_k}{\partial x_i}\]

SoftMax 層

入力変数
変数 説明
\(\boldsymbol{x}\) 前層の出力
出力変数
\[z_i = \cfrac{e^{x_i}}{\sum_k e^{x_k}}\]
勾配の導出
\[\cfrac{\partial J}{\partial x_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{\partial z_k}{\partial x_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{ \frac{\partial e^{x_k}}{\partial x_i} \sum_l e^{x_l} - \frac{\partial \left(\sum_l e^{x_l}\right)}{\partial x_i} e^{x_k} } { \left(\sum_l e^{x_l}\right)^2 } = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \cfrac{ \delta_{ki} e^{x_i} \sum_l e^{x_l} - e^{x_i} e^{x_k} } { \left(\sum_l e^{x_l}\right)^2 } = \displaystyle \sum_k \cfrac{\partial J}{\partial z_k} \left( \delta_{ki} z_i - z_i z_k \right) = z_i \left( \cfrac{\partial J}{\partial z_i} - \sum_k \cfrac{\partial J}{\partial z_k} z_k \right)\]

コスト関数計算(分類問題において対数尤度を用いる場合)

入力変数

変数 説明
\(\hat{\boldsymbol{y}}^{(k)}\) 前層の出力のうち、ミニバッチの \(k\) 番目のサンプル。
ソフトマックス層などで計算された、サンプルが各ラベルへ所属する確率のベクトル
\(\boldsymbol{y}^{(k)}\) ミニバッチの \(k\) 番目のサンプルの正解クラスラベルを表す確率のベクトル。正解クラスに対応する成分のみ1、他成分は0

出力変数

出力はコスト関数 \(J\)。

ロジスティック回帰と同様に、与えられた教師データが実現する尤度(対数尤度)を最大化する場合を考える。
このとき、コスト関数 \(J\) は対数尤度にマイナスをかけたものとなる:

\[J = - \displaystyle \sum_i \sum_j \left\{ y_j^{(i)} \log{\hat{y}_j^{(i)}} + \left(1-y_j^{(i)}\right) \log{\left(1-\hat{y}_j^{(i)}\right)} \right\}\]

勾配の導出

\[\begin{eqnarray} \cfrac{\partial J}{\partial \hat{y_j^{(i)}}} &=& - \left( \cfrac{y_j^{(i)}}{\hat{y_j^{(i)}}} - \cfrac{1-y_j^{(i)}}{1-\hat{y_j^{(i)}}} \right) \\ &=& \cfrac{\hat{y_j^{(i)}} - y_j^{(i)}}{\hat{y_j^{(i)}} \left(1-\hat{y_j^{(i)}}\right) } \end{eqnarray}\]

重みの更新

以上により、全ての重みに関するコスト関数の勾配が求まるので、

\[W_{ij}^{(l)} \longleftarrow W_{ij}^{(l)} - \eta \cfrac{\partial J(W, \boldsymbol{b})}{\partial W_{ij}^{(l)}}\] \[b_i^{(l)} \longleftarrow W_i^{(l)} - \eta \cfrac{\partial J(W, \boldsymbol{b})}{\partial b_i^{(l)}}\]

によりパラメータを更新する。

\(\eta\) は学習率。

また、L2 正則化を行う場合は正則化項の微分

\[\cfrac{\partial}{\partial W_{ij}^{(l)}} \left( \cfrac{\lambda}{2} \displaystyle \sum_{i^{'}} \sum_{j^{'}} \sum_{l^{'}} \left(W_{i^{'}j^{'}}^{(l^{'})}\right)^2 \right) = \lambda W_{ij}^{(l)}\]

をコスト関数の勾配に加える。

活性化関数

活性化関数

シグモイド関数(ロジスティック関数)

\[\phi(z_j) = \cfrac{1}{1 + e^{-z_j}}\] \[\cfrac{\partial \phi(z_j)}{\partial z_j} = \cfrac{e^{-z_j}}{(1 + e^{-z_j})^2} = \phi(z_j)\left(1-\phi(z_j)\right)\]

双曲線正接関数(ハイパボリックタンジェント)

\[\phi(z_j) = \tanh(z_j) = \cfrac{e^{z_j} - e^{-z_j}}{e^{z_j} + e^{-z_j}}\] \[\cfrac{\partial \phi(z_j)}{\partial z_j} = \cfrac{1}{\cosh^2 (z_j)} = \cfrac{4}{\left(e^{z_j} + e^{-z_j}\right)^2}\]

ReLU 関数(Rectified Linear Unit)

\[\phi(z_j) = \begin{cases} 0 & (z_j \le 0) \\ z_j & (z_j \gt 0) \end{cases}\] \[\cfrac{\partial \phi(z_j)}{\partial z_j} = \begin{cases} 0 & (z_j \le 0) \\ 1 & (z_j \gt 0) \end{cases}\]

ソフトマックス関数

\[\phi(z_j) = \cfrac{e^{z_j}}{\displaystyle \sum_k e^{z_k}}\] \[\begin{eqnarray} \cfrac{\partial \phi(z_i)}{\partial z_j} &=& \begin{cases} \cfrac{e^{z_j} \sum_k e^{z_k} - (e^{z_j})^2}{\left(\sum_k e^{z_k}\right)^2} & (i = j) \\ - \cfrac{e^{z_j} e^{z_i}}{\left(\sum_k e^{z_k}\right)^2} & (i \neq j) \end{cases} \\ &=& \begin{cases} \phi(z_j) \left( 1 - \phi(z_j) \right) & (i = j) \\ - \phi(z_i) \phi(z_j) & (i \neq j) \end{cases} \\ \end{eqnarray}\]

全ての \(j\) で和を取ると1になることから、分類問題における各ラベルへの所属確率として、出力層の活性化関数に使うことが多い。

【NOTE】活性化関数には非線形関数を使う

隠れ層が1つであるような MLP を考え、活性化関数 \(\phi\) が線形関数であるとする。

\[\phi(z) = cz + b \ (c, b = const.)\]

隠れ層の出力値は、

\[a_j^{(1)} = \phi \left(z_j^{(1)}\right) = c \sum_i W_{ji}^{(1)} a_i + b\]

出力層の出力値は、

\[\begin{eqnarray} a_j^{(2)} &=& \phi \left(z_j^{(2)}\right) \\ &=& c \displaystyle \sum_i W_{ji}^{(2)} a_i^{(1)} + b \\ &=& c \displaystyle \sum_i W_{ji}^{(2)} \left( c\left(\sum_k W_{ik}^{(1)} x_k\right) + b \right) + b \\ &=& c^2 \displaystyle \sum_k \sum_i W_{ik}^{(1)} W_{ji}^{(2)} x_k + b\left( 1 + c \sum_i W_{ji}^{(2)} \right) \end{eqnarray}\]

これは結局、入力層を一度線形変換したものに過ぎない。
つまり隠れ層なしでも同じ計算を実現でき、層を深くすることによる恩恵がない

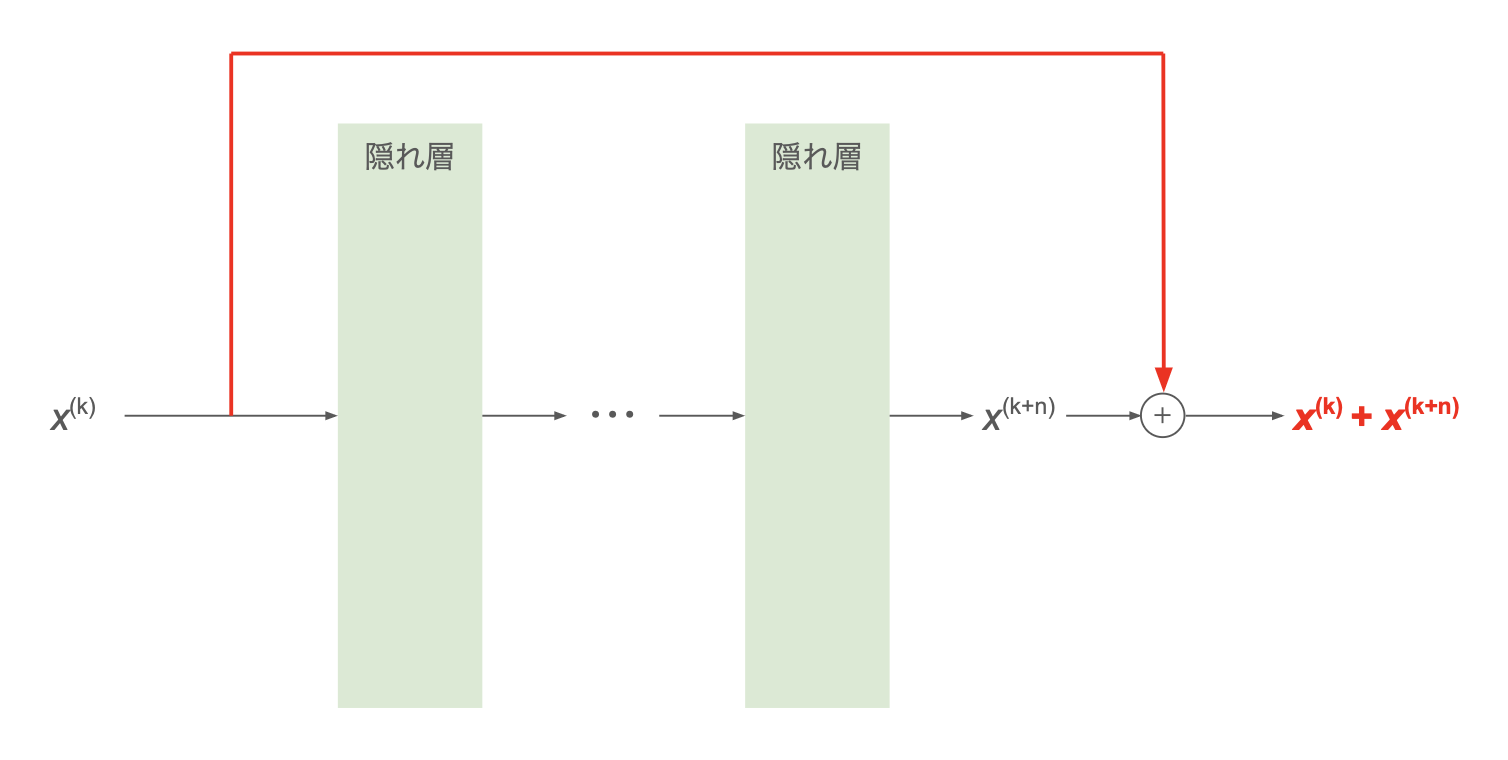

効率を高める工夫

Batch Normalization

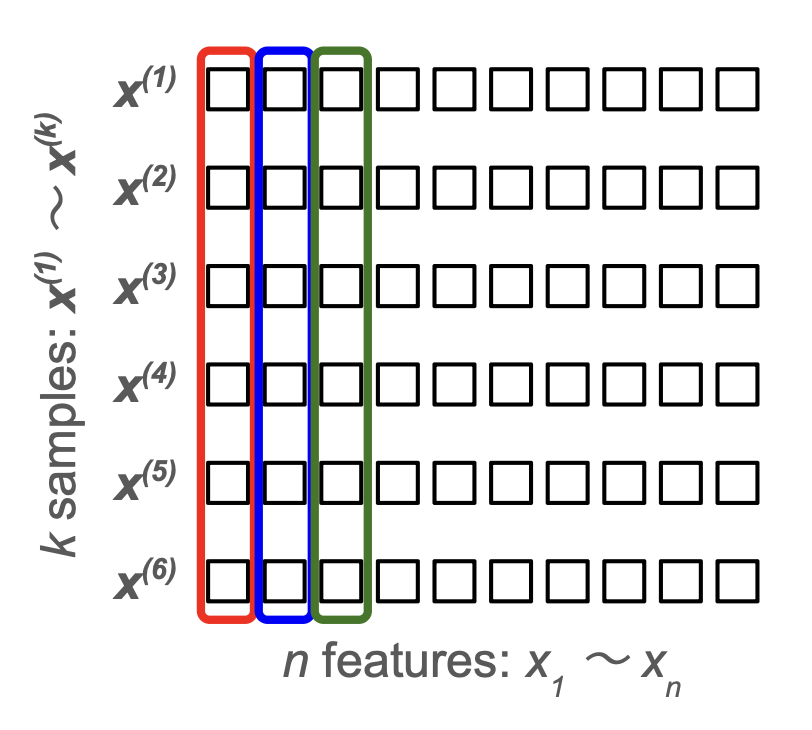

ミニバッチ学習において、活性化関数の適用前にミニバッチ内で正規化(標準化)の処理を挟むことで、重みが大きくなりすぎて過学習が起こるのを防ぐ。

入力変数

変数 説明
\(\boldsymbol{x}^{(k)}\) 前層の出力のうち、ミニバッチの \(k\) 番目のサンプル
\(\boldsymbol{\gamma}\) \(\boldsymbol{x}^{(k)}\) と同じ次元の調整用変数(重み)
\(\boldsymbol{\beta}\) \(\boldsymbol{x}^{(k)}\) と同じ次元の調整用変数(バイアス)
\(N\) ミニバッチのサイズ(サンプル数)→ 定数

中間変数

変数 説明
\(\boldsymbol{\mu}\) \(\boldsymbol{x}\) のミニバッチ内平均
\(\boldsymbol{\sigma}\) \(\boldsymbol{x}\) のミニバッチ内標準偏差
\(\hat{\boldsymbol{x}}^{(k)}\) \(\boldsymbol{x}^{(k)}\) をミニバッチ内で標準化したもの
\[\boldsymbol{\mu} \equiv \cfrac{1}{N} \displaystyle \sum_k \boldsymbol{x}^{(k)}\] \[\boldsymbol{\sigma}^2 \equiv \cfrac{1}{N} \displaystyle \sum_k \left( \boldsymbol{x}^{(k)} - \boldsymbol{\mu} \right)^2\] \[\hat{\boldsymbol{x}}^{(k)} \equiv \cfrac{\boldsymbol{x}^{(k)} - \boldsymbol{\mu}}{\sqrt{\boldsymbol{\sigma}^2 + \varepsilon}}\]

出力変数

\[\boldsymbol{z}^{(k)} = \boldsymbol{\gamma} \odot \hat{\boldsymbol{x}}^{(k)} + \boldsymbol{\beta}\]

\(\odot\) は同じ成分同士の積を取る演算(アダマール積)

勾配の導出

\[\cfrac{\partial \mu_i}{\partial x_i^{(j)}} = \cfrac{1}{N}\] \[\cfrac{\partial \sigma_i^2}{\partial x_i^{(j)}} = \cfrac{2}{N} \left( x_i^{(j)} - \mu_i \right)\]

より、

\[\cfrac{\partial J}{\partial \gamma_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \cfrac{\partial z_i^{(k)}}{\partial \gamma_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \hat{x}_i^{(k)}\] \[\cfrac{\partial J}{\partial \beta_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \cfrac{\partial z_i^{(k)}}{\partial \beta_i} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}}\] \[\begin{eqnarray} \cfrac{\partial J}{\partial x_i^{(j)}} &=& \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \cfrac{\partial z_i^{(k)}}{\partial x_i^{(j)}} = \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \cfrac{\partial z_i^{(k)} \left( x_i, \mu_i(x_i), \sigma_i^2(x_i) \right) }{\partial x_i^{(j)}} \\ &=& \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \gamma_i \left( \cfrac{1}{\sqrt{\sigma_i^2 + \varepsilon}} \delta_{jk} - \cfrac{\partial \mu_i}{\partial x_i^{(j)}} \cfrac{1}{\sqrt{\sigma_i^2 + \varepsilon}} - \cfrac{\partial \sigma_i^2}{\partial x_i^{(j)}} \cfrac{x_i^{(k)} - \mu_i}{2 \left( \sqrt{\sigma_i^2 + \varepsilon} \right)^3} \right) \\ &=& \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \gamma_i \left( \cfrac{1}{\sqrt{\sigma_i^2 + \varepsilon}} \delta_{jk} - \cfrac{1}{N} \cfrac{1}{\sqrt{\sigma_i^2 + \varepsilon}} - \cfrac{1}{N} \left( x_i^{(j)} - \mu_i \right) \cfrac{x_i^{(k)} - \mu_i}{\left( \sqrt{\sigma_i^2 + \varepsilon} \right)^3} \right) \\ &=& \cfrac{\gamma_i}{N \sqrt{\sigma_i^2 + \varepsilon}} \left( N \cfrac{\partial J}{\partial z_i^{(j)}} - \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} - \hat{x}_i^{(j)} \displaystyle \sum_k \cfrac{\partial J}{\partial z_i^{(k)}} \hat{x}_i^{(k)} \right) \\ &=& \cfrac{\gamma_i}{N \sqrt{\sigma_i^2 + \varepsilon}} \left( N \cfrac{\partial J}{\partial z_i^{(j)}} - \displaystyle \cfrac{\partial J}{\partial \beta_i} - \hat{x}_i^{(j)} \cfrac{\partial J}{\partial \gamma_i} \right) \\ &=& \left\{ \cfrac{1}{N} \cfrac{\boldsymbol{\gamma}}{\sqrt{\boldsymbol{\sigma}^2 + \varepsilon}} \odot \left( N \cfrac{\partial J}{\partial \boldsymbol{z}^{(j)}} - \displaystyle \cfrac{\partial J}{\partial \boldsymbol{\beta}} - \hat{\boldsymbol{x}}^{(j)} \odot \cfrac{\partial J}{\partial \boldsymbol{\gamma}} \right) \right\}_i \\ \end{eqnarray}\]

実装・動作確認

多層パーセプトロンによる多クラス分類器を作ってみる。

  • Batch Normalization を適用
  • 最適化手法として、単純な勾配効果法ではなく Adam を利用

コード

各層のクラス:

分類器本体:

動作確認

MLP 分類器

デバッグ

Gradient Checking
