Transformer とは

発表：Vaswani et al., “Attention Is All You Need,” 2017

入力系列データから出力系列データを推論する seq2seq の問題を解く Encoder-Decoder モデルの1つ。

それまでの RNN や LSTM による seq2seq では、

ある時刻（位置）$t$ の隠れ状態 $\boldsymbol{h}_t,\boldsymbol{c}_t$ を計算
それを使って次の時刻 $t+1$ の隠れ状態 $\boldsymbol{h}{t+1}, \boldsymbol{c}{t+1}$を計算
1,2を系列の長さの分だけ繰り返す

といった処理が必要になり、この部分は直列にしか計算ができないため計算コストが大きい。

そこで、それまでの seq2seq でも RNN と組み合わせる形で利用されていた Attention の技術に着目し、RNN を使わず Attention のみを用いて系列情報を取り扱う Transformer の手法が開発された。

概観

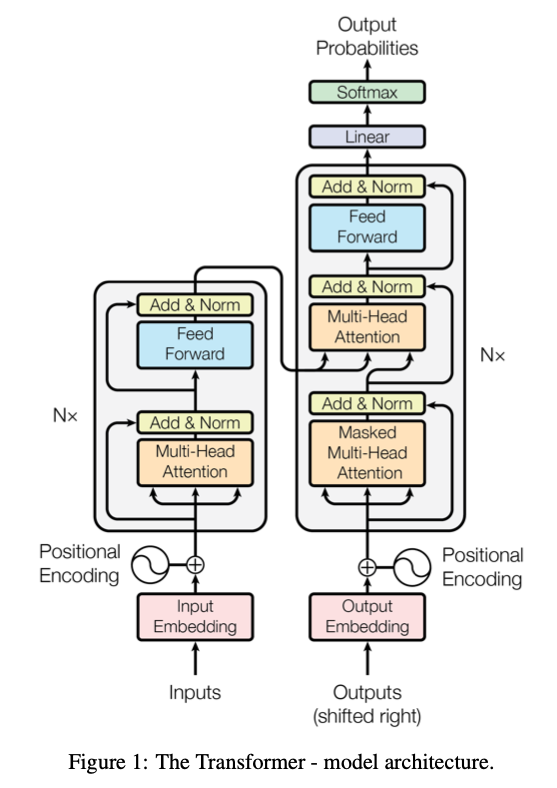

transformer_overview (Vaswani et al., “Attention Is All You Need,” 2017)

処理層	説明
Input Embedding / Output Embedding	単語を分散表現（ベクトル）に embedding
Positional Encoding	系列中のどの時刻に出現したか、に応じて異なる値を加算することで、ベクトルに時刻（出現位置）の情報を付加
Self-Attention	Encoder 側（図の左側）の “Multi-Head Attention”。入力系列内の各要素に対して、他の全ての要素との関連性を計算し、各要素のベクトル表現を更新 = 単語（要素）単体ではなく、系列全体から俯瞰して見たときの単語のベクトル表現を計算
Masked Self-Attention	Decoder 側（図の右側）の “Masked Multi-Head Attention”。未来（そこより先の位置）の情報をマスクして参照しないようにした Self-Attention
Cross-Attention	Decoder 側（図の右側）の “Multi-Head Attention”。 Encoder 側で計算した系列全ての要素と、Decoder 側の要素との関連性を計算し、Decoder 側の要素のベクトル表現を更新
Feed Forward	全結合層・活性化層で構成されるシンプルな MLP
Add & Norm	・Add = Residual Connection, 残差接続（MLP を参照）・Norm = Layer Normalization（RNN を参照）

各層の処理

Self-Attention, Cross-Attention

Transformer の中核技術。順に解説する。

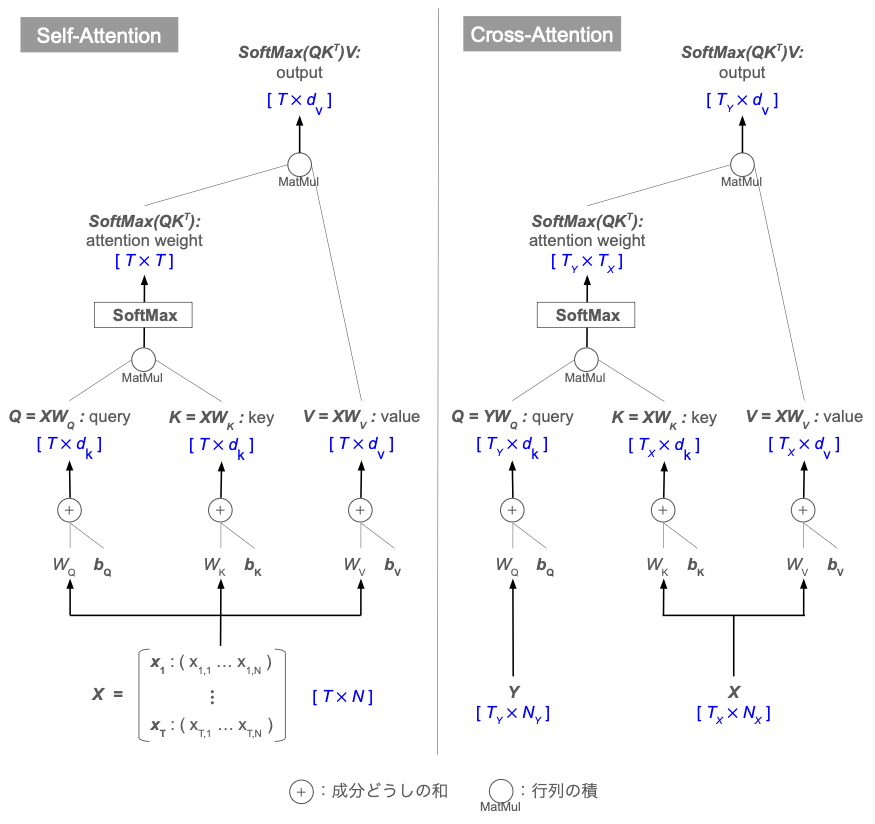

transformer_attention

Key と Value

情報を取り出す対象のデータから生成するデータベース（Key-Value store）のようなイメージ。

Key：情報を引くための索引
Value：Key を元に引き当てて、実際に取り出す情報

それぞれ、時刻（位置）ごとに作成する。

Key はあくまで検索インデックスのようなものであり、実際に取り出す情報 Value とは分けて扱う。
そのため、Key, Value のデータの形式（特徴量次元）は異なっていて良い。

一般にはいずれもベクトルの形式で表現されるので、以後、Key, Value それぞれの特徴量次元を $d_K, d_V$ で表す。

具体的な計算は、単純に重み行列 $W_K, W_V$ を元データにかければ良く、元データの時系列長を $T_X$ とすれば、各時刻のデータからそれぞれ Key, Value のベクトルが作られるので、Key $K$ は $T_X \times d_K$ 行列、Value $V$ は $T_X \times d_V$ 行列となる。

\[K = X W_K,\quad V = X W_V\]

ここで $X$ は Key, Value を計算するための元データであり、元データの特徴量次元を $N_X$ とすれば、重み $W_K,W_V$ はそれぞれ $N_X \times d_K,\ N_X \times d_V$ 行列。

Query

Query = Key, Value からなるデータベースから欲しい情報を引くための検索クエリのようなイメージ。
時刻（位置）ごとに作成する。

Value を引くための重みとして Query と Key の内積（≒ コサイン類似度）を取る、という使い方をするので、Query の特徴量次元は Key の次元 $d_K$ と一致している必要がある。

Key, Value と同様に、Query を生成するための元データ $Y$ の特徴量次元を $N_Y$、系列長を $T_Y$ とすれば、重みとなる $N_Y \times d_K$ 行列 $W_Q$ を用いて、

\[Q = Y W_Q\quad [T_Y \times d_K]\]

と計算される。

層の出力の計算

Query 行列 $Q\ [T_Y \times d_K]$ と Key 行列 $K\ [T_X \times d_K]$ の転置をかけた

\[QK^T\quad [T_Y \times T_X]\]

は、Query 側の各時系列 $1, \cdots, T_Y$ と Key 側の各時系列 $1,\cdots,T_X$ の全ての組み合わせの類似度（関連性の高さ）を表す行列になる。

この類似度を SoftMax で確率に変換し、これで重み付けして Value 行列 $V\ [T_X \times d_V]$ の和を取ることで、Attention 層の出力 $Z$ が計算できる：

\[Z = SoftMax\left(QK^T\right) V\quad [T_Y \times d_V]\]

この処理は、Query との類似度によって Value の重み付け平均を取る操作に等しい。
すなわち、Value が持つ情報のうち Query に関連する部分に注目（= Attention）して抽出している。

実際の計算では、$QK^T$ が大きくなりすぎると勾配消失の懸念が出てくるため、安定化のためのスケール調整 $1/\sqrt{d_k}$ をかけてから SoftMax を計算するのが一般的：

\[Z = SoftMax \left(\cfrac{QK^T}{\sqrt{d_k}}\right) V\quad [T_Y \times d_V]\]

Key, Value を作る元データ $X$ と Query を作る元データ $Y$ が同じである場合を Self-Attention と呼び、異なる場合を Cross-Attention と呼ぶ。

Masked Self-Attention

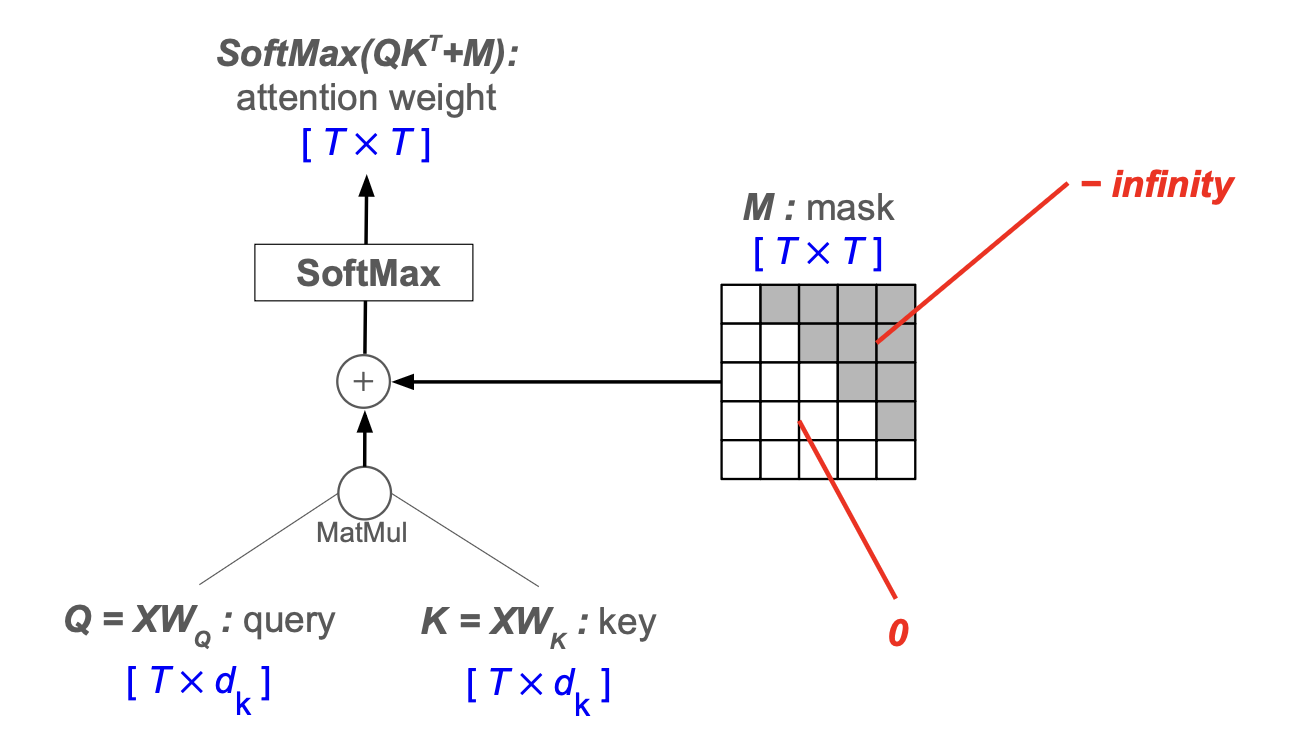

transformer_masked-self-attention

Encoder のデータは、学習時でも推論時でも系列全てが与えられることが多い。
一方で、Decoder の一般的な推論では出力トークンを1単語ずつ順に予測していく処理の流れになるため、「今推論しようとしている時刻よりも先の未来」が見えるのは現実的ではない。

そのため上図のように、絶対値が非常に大きな負の数を右上三角部分に持つマスク行列 $M$ を導入する。

\[M = \begin{pmatrix} 0 & -\infty & \cdots & -\infty \\ 0 & 0 & \ddots & \vdots \\ 0 & 0 & 0 & -\infty \\ 0 & 0 & 0 & 0 \end{pmatrix}\]

これを $QK^T$ に加算して $QK^T+M$ の SoftMax を取ることで、未来時刻データとの関連度が（ほぼ）ゼロになるように調整する。

\[Z_\rm{masked} = SoftMax \left(\cfrac{QK^T}{\sqrt{d_k}}+M\right) V\quad [T_Y \times d_V]\]

Positional Encoding

Transformer では、各トークンどうしの相互関係は計算するが、トークンの前後関係、時系列的なと遠さといった位置情報が失われる。

そこで、同じ単語であっても位置（時刻）が違えば値が異なるように、以下の Positional Encoding

\[\begin{eqnarray} PE(pos, 2i) &=& \sin\left( \cfrac{pos}{10000^{2i/d_{model}}} \right) \\ PE(pos, 2i+1) &=& \cos\left( \cfrac{pos}{10000^{2i/d_{model}}} \right) \end{eqnarray}\]

を元ベクトルに加える処理を行う。

\[x_{pos,i} \leftarrow x_{pos,i} + PE(pos, 2i \ \mathrm{or}\ 2i+1)\]

各変数の定義は以下の通り：

$pos$：系列内のトークンの出現位置（時刻 $t$）
$2i,\ 2i+1$：特徴量次元のインデックス（何番目の特徴量か）
$d_{model}$：入力トークンベクトルの特徴量次元

Multi-head Attention

前述の Self-Attention, Cross-Attention において、d ss複数の小さな Attention 機構（= head）を並列で計算し、最後に結果を1つに統合して最終的な Attention 層の出力とする手法。

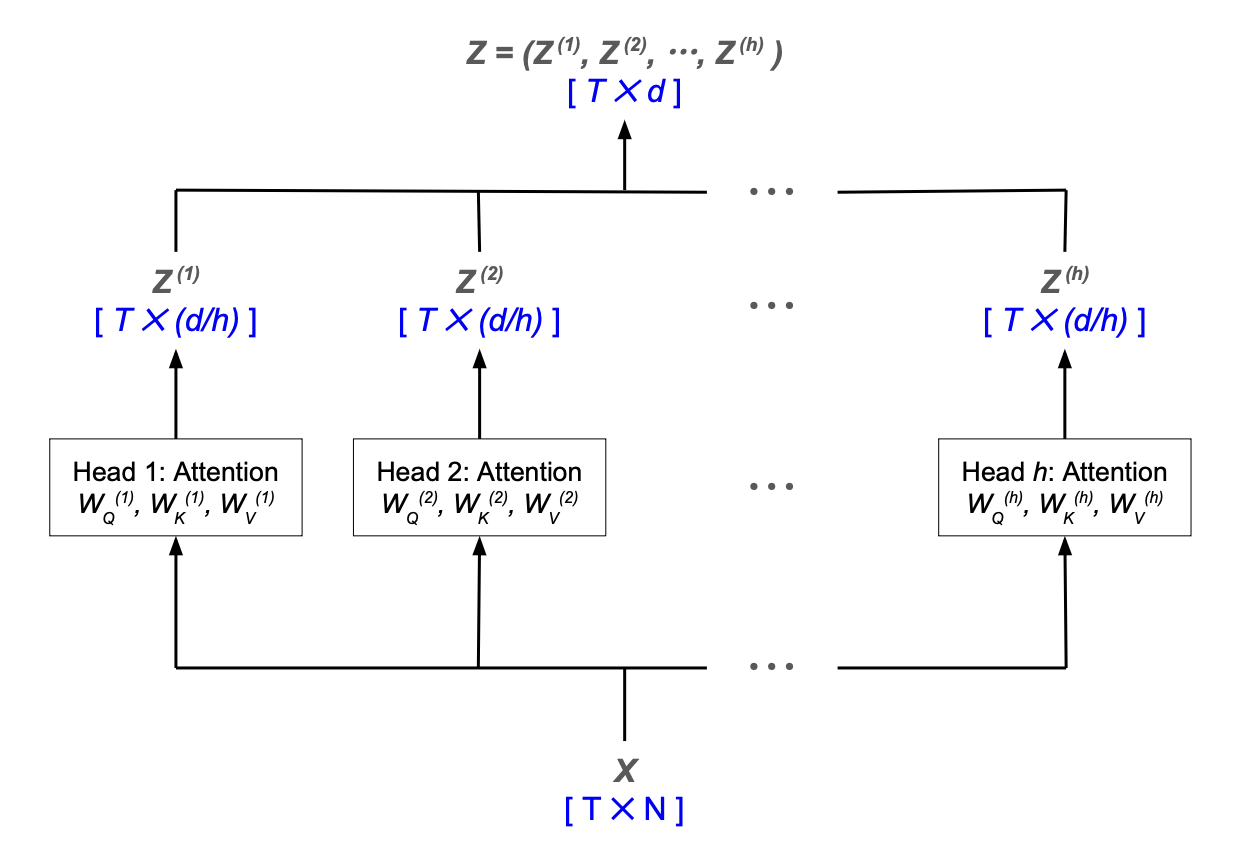

transformer_multihead-attention

計算手順

以下に具体的な手順と計算式を示す。

特徴量次元 $N$ の入力 $X$ に対して、$h$ 個の $N \times (d_K/h)$ 次元配列 $W_Q^{(i)},W_K^{(i)}\ (i=1,\cdots,h)$ と $N \times (d_V/h)$ 次元配列 $W_V^{(i)}$ をかけることで $N \to d_K/h, d_V/h$ 次元の $Q^{(i)}, K^{(i)}, V^{(i)}$ に射影（線形変換と同時に次元削減）
$h$ 個の Attention 機構をそれぞれの $Q^{(i)}, K^{(i)}, V^{(i)}$ に適用して、出力群 $Z^{(i)}$ を計算
$Z^{(1)},\cdots,Z^{(h)}$ を横に連結（concat）して、$T_Y\times d_V$ 次元の最終出力 $Z$ を得る

\[\begin{eqnarray} & \begin{cases} Q^{(i)} = XW_Q^{(i)} \quad &[T_Y \times (d_K/h)] \\ K^{(i)} = XW_K^{(i)} \quad &[T_X \times (d_K/h)] \\ V^{(i)} = XW_V^{(i)} \quad &[T_X \times (d_V/h)] \end{cases} \\ \\ & Z^{(i)} = SoftMax \left(\cfrac{Q^{(i)}K^{(i)T}}{\sqrt{d_K/h}}\right) V^{(i)} \quad [T_Y \times (d_V/h)] \\ \\ & Z = Concat\left(Z^{(1)}, Z^{(2)}, \cdots, Z^{(h)}\right) \quad [T_Y \times d_V] \end{eqnarray}\]

Multi-head Attention の利点

利点1：多様な関連性の学習

1つの Attention head では、入力系列内の 1種類の依存関係（関連性） しか学習しづらいという特徴がある。
たとえば自然言語の場合：

Head 1：主語と動詞の関係
Head 2：形容詞と名詞の関係
Head 3：文脈的な照応（「彼」が誰を指すか）
Head 4：時制や文末の情報

といったように、複数の head（= Attention 機構）を用いれば、文の意味を多面的に捉えることができる。

$Q, K, V$ の次元削減の際に head ごとに異なる線形変換 $W^{(i)}$ を行うので、それぞれ異なる射影空間（特徴空間）に変換してから Attention を取る形となり、多様な関連性を学習できる。

利点2：GPU 実装による高速化

計算を並列化しやすくなるので、GPU 実装による高速化の恩恵も受けることができる。

【NOTE】Multi-head と Single-head の計算量

以下の通り、Multi-head と Single-head の計算量のオーダーは同等。

Single-head：

$Q, K, V$ の計算：（添字省略）$T\times N$ 行列と $N\times d$ 行列の積なので、$O(TNd)$

内積 $QK^T$：$T_Y \times d_K$ 行列と $d_K\times T_X$ 行列の積なので、$O(T_X T_Y d_K)$

重み付き和 $SoftMax(\cdots) V$：$T_Y \times T_X$ 行列と $T_X\times d_V$ 行列の積なので、$O(T_X T_Y d_V)$

Multi-head：

$Q^{(i)}, K^{(i)}, V^{(i)}$ の計算：（添字省略）$T\times N$ 行列と $N\times (d/h)$ 行列の積を $h$ 回計算するので、$O(TNd/h)\cdot h = O(TNd)$

内積 $Q^{(i)}K^{(i)T}$：$T_Y \times (d_K/h)$ 行列と $(d_K/h)\times T_X$ 行列の積を $h$ 回計算するので、$O(T_X T_Y d_K/h)\cdot h = O(T_X T_Y d_K)$

重み付き和 $SoftMax(\cdots) V^{(i)}$：$T_Y \times T_X$ 行列と $T_X\times (d_V/h)$ 行列の積を $h$ 回計算するので、$O(T_X T_Y d_V/h)\cdot h = O(T_X T_Y d_V)$

実装・動作確認

コード

Embedding：

Positional Encoding：

Layer Normalization：

Transformer のエンコーダ・デコーダ：

Transformer seq2seq モデル：

動作確認

単語列をそのまま出力：

# 訓練データ・テストデータ生成
N_train, N_test = 5000, 500
X, Y = Seq2SeqData().addition_formula(N_train + N_test)
X_train, Y_train = X[:N_train], Y[:N_train]
X_test, Y_test = X[N_train:], Y[N_train:]
V = max([X.max(), Y.max()])

# モデル初期化・学習
model = TransformerSeq2Seq(X_train, X_train, X_test, X_test, V, H_embed=32, H_qk=32, H_ff=32, is_input_reversed=False)
model.train(epoch=100, mini_batch=100, eta=0.02, log_interval=1)
model_r = TransformerSeq2Seq(X_train, X_train, X_test, X_test, V, H_embed=32, H_qk=32, H_ff=32, is_input_reversed=True)
model_r.train(epoch=100, mini_batch=100, eta=0.02, log_interval=1)

# 学習曲線を描画
plt.figure(figsize=(13, 8))
plt.subplots_adjust(wspace=0.2, hspace=0.4)
plt.subplot(2, 3, 1)
plt.ylabel('Baseline', fontsize=20)
model.plot_accuracy_seq_level()
plt.subplot(2, 3, 2)
model.plot_accuracy_token_level()
plt.subplot(2, 3, 3)
model.plot_loss()
plt.subplot(2, 3, 4)
plt.ylabel('Input Reversed', fontsize=20)
model_r.plot_accuracy_seq_level()
plt.subplot(2, 3, 5)
model_r.plot_accuracy_token_level()
plt.subplot(2, 3, 6)
model_r.plot_loss()
plt.show()

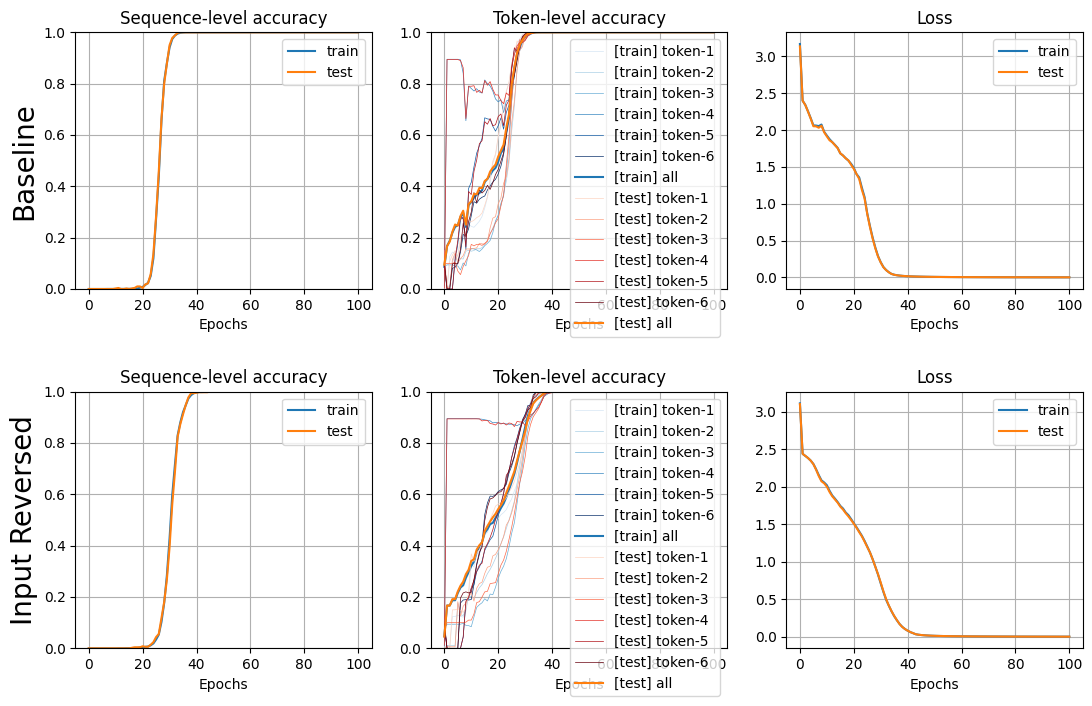

transformer_learning-curve_nochange

→ 少ない epoch でほぼ100%の正解率に。最初でも最後でもなく、中途半端な4トークン目の accuracy が素早く立ち上がる理由は謎

足し算の計算：

# モデル初期化・学習
model = TransformerSeq2Seq(X_train, Y_train, X_test, Y_test, formula.V, H_embed=32, H_qk=32, H_ff=32, is_input_reversed=False)
model.train(epoch=1000, mini_batch=100, eta=0.2, log_interval=20)
model_r = TransformerSeq2Seq(X_train, Y_train, X_test, Y_test, formula.V, H_embed=32, H_qk=32, H_ff=32, is_input_reversed=True)
model_r.train(epoch=1000, mini_batch=100, eta=0.2, log_interval=20)

# 学習曲線を描画
plt.figure(figsize=(13, 8))
plt.subplots_adjust(wspace=0.2, hspace=0.4)
plt.subplot(2, 3, 1)
plt.ylabel('Baseline', fontsize=20)
model.plot_accuracy_seq_level()
plt.subplot(2, 3, 2)
model.plot_accuracy_token_level()
plt.subplot(2, 3, 3)
model.plot_loss()
plt.subplot(2, 3, 4)
plt.ylabel('Input Reversed', fontsize=20)
model_r.plot_accuracy_seq_level()
plt.subplot(2, 3, 5)
model_r.plot_accuracy_token_level()
plt.subplot(2, 3, 6)
model_r.plot_loss()
plt.show()

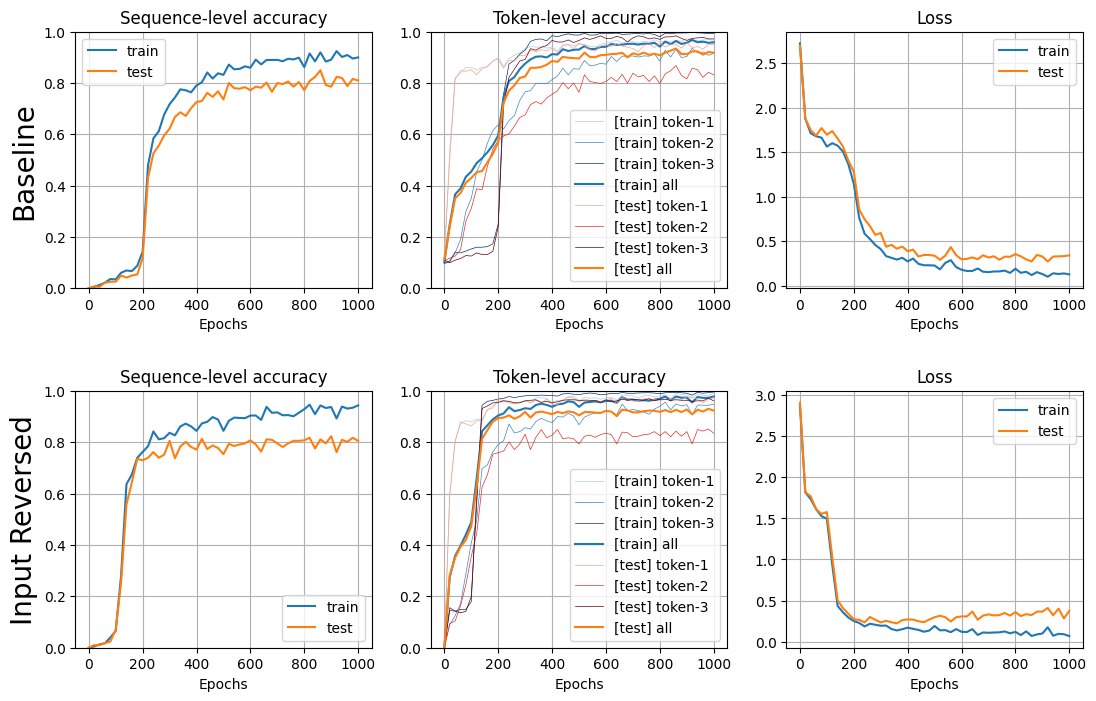

transformer_learning-curve_addition

正解率が低いので Multi-head Attention を適用してみる（n_head=4）：

model = TransformerSeq2Seq(X_train, Y_train, X_test, Y_test, formula.V, H_embed=32, H_qk=32, H_ff=32, n_head=4, is_input_reversed=False)
model.train(epoch=1000, mini_batch=100, eta=0.2, log_interval=20)
model_r = TransformerSeq2Seq(X_train, Y_train, X_test, Y_test, formula.V, H_embed=32, H_qk=32, H_ff=32, n_head=4, is_input_reversed=True)
model_r.train(epoch=1000, mini_batch=100, eta=0.2, log_interval=20)

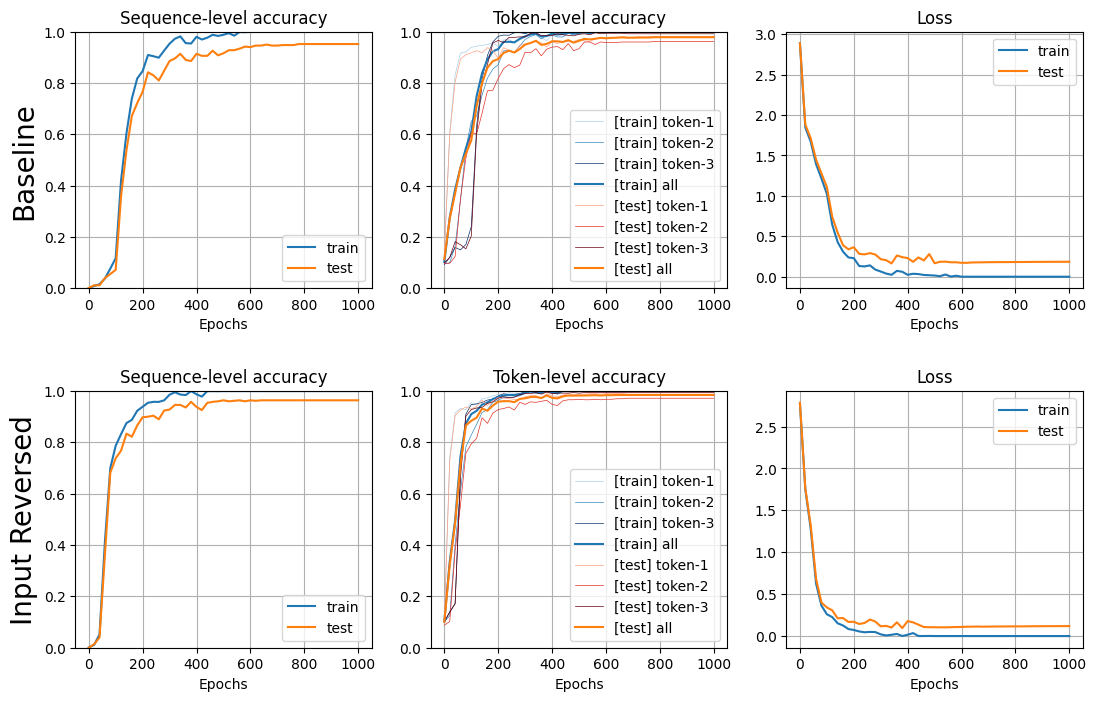

transformer_learning-curve_addition_multihead

→ 大幅に正解率が上昇し、収束までのエポック数も小さくなった
